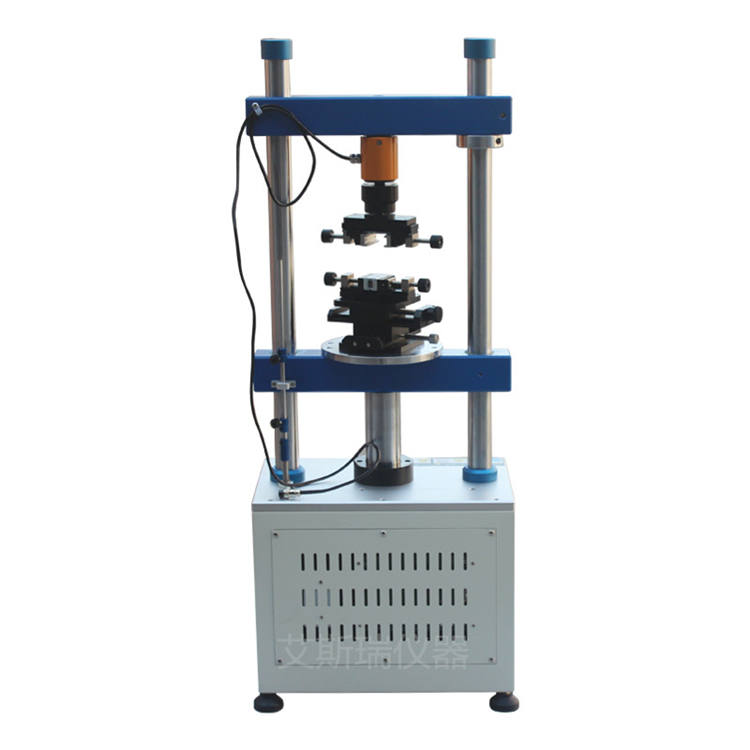

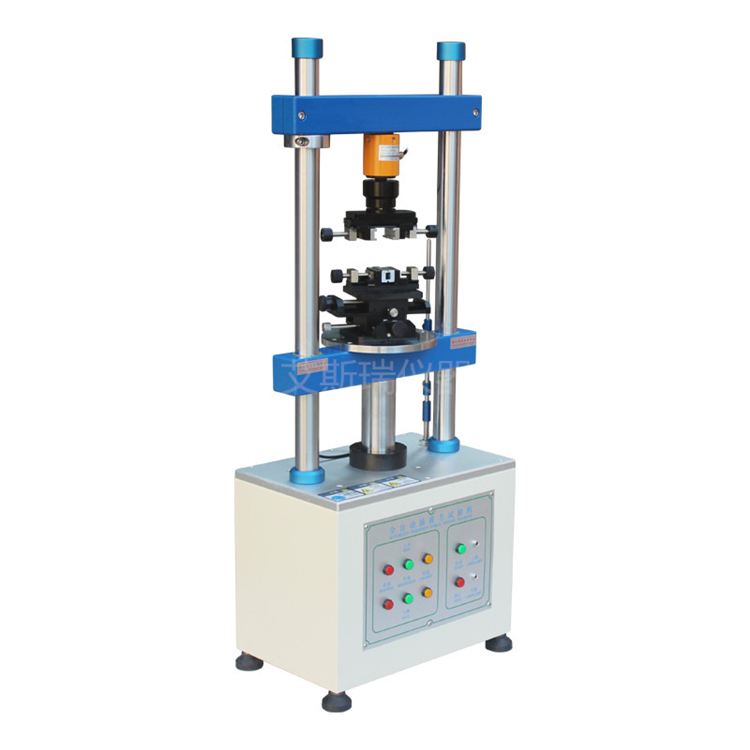

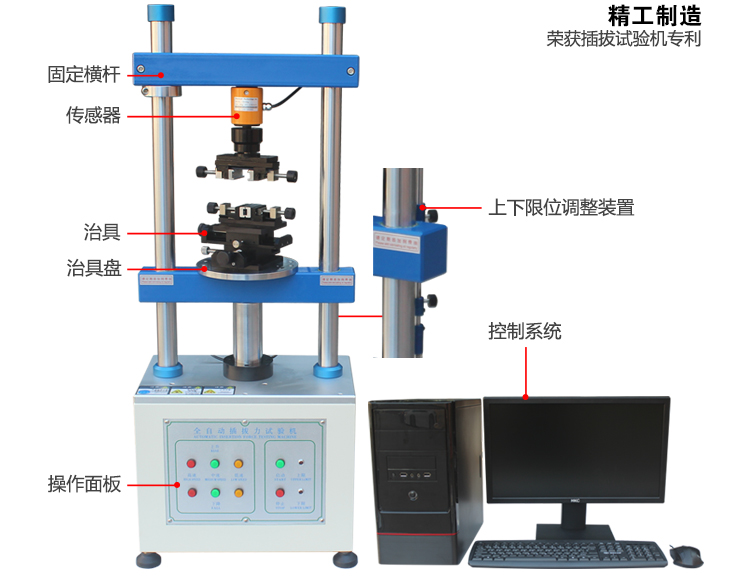

插拔力試驗機機器規(guī)格：
測定荷重 50、20、5kg
小分解能 0.01kg 或 1g
測定高度 150mm
測定速度范圍 0~100mm/min
X.Y 軸移動范圍 0~75mm
傳動機構 滾珠螺桿
外觀尺寸 360*260*940mm
重量 67kg （機臺）
電源 AC 110V 或 220V
測試項目：
連接器單孔插拔試驗
連接器整排插拔試驗
連接器插拔壽命試驗
連接器單 PIN 與塑膠保持力試驗
連接器 NORMAL FORCE 測試
一般壓縮，拉伸破壞試驗
可同時與接觸阻抗機連線（選購）
插拔力試驗機機器特點：

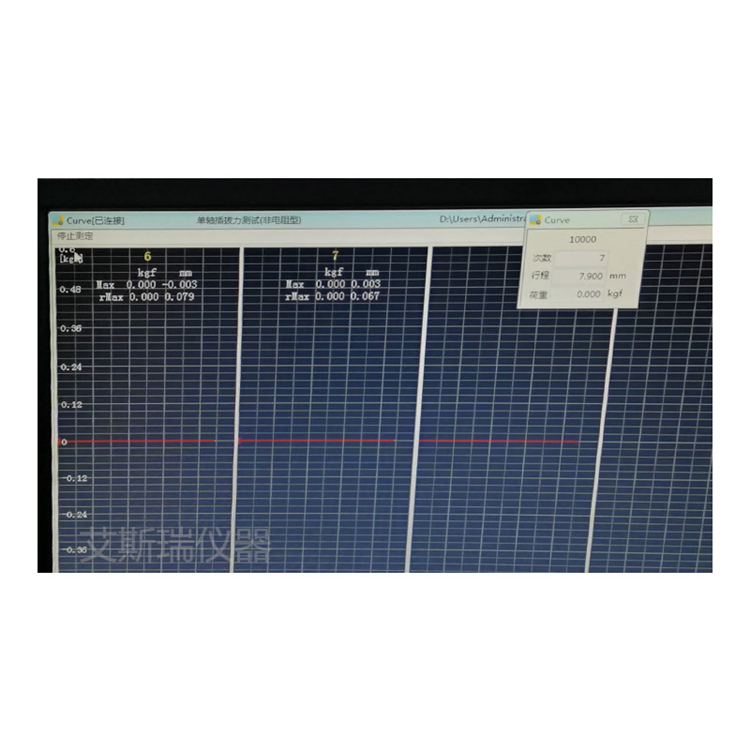

可列印及儲存圖形（插拔位移曲線圖、壽命曲線圖、檢查報表）
測試資料儲存於硬碟（每一筆資料皆可儲存，不限次數(shù)）

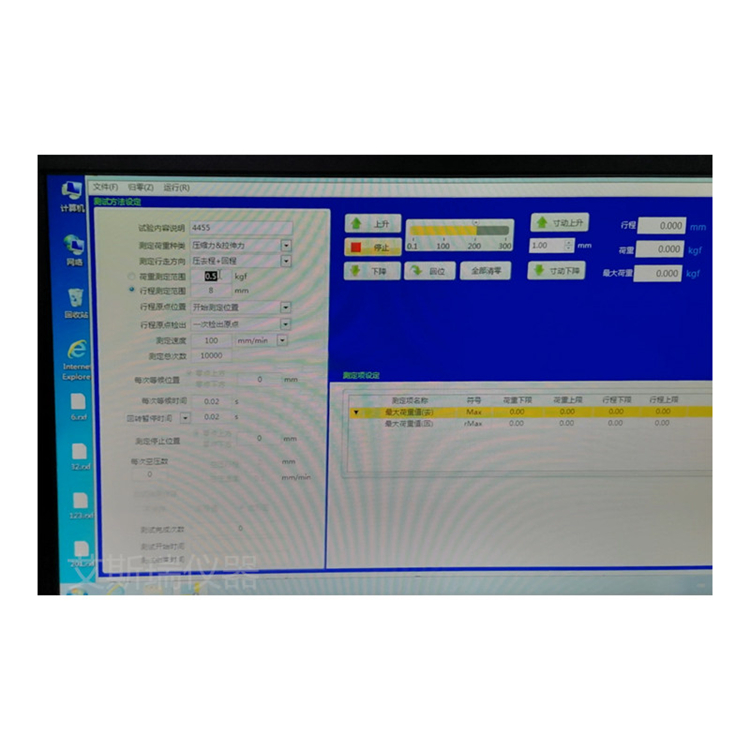

測試條件皆由電腦畫面設定，方便且快速（含插拔行程、速度、暫停時間……等等）
檢驗報表抬頭內(nèi)容可隨時修改（中英文皆可）
檢驗報表可轉檔到 EXCEL

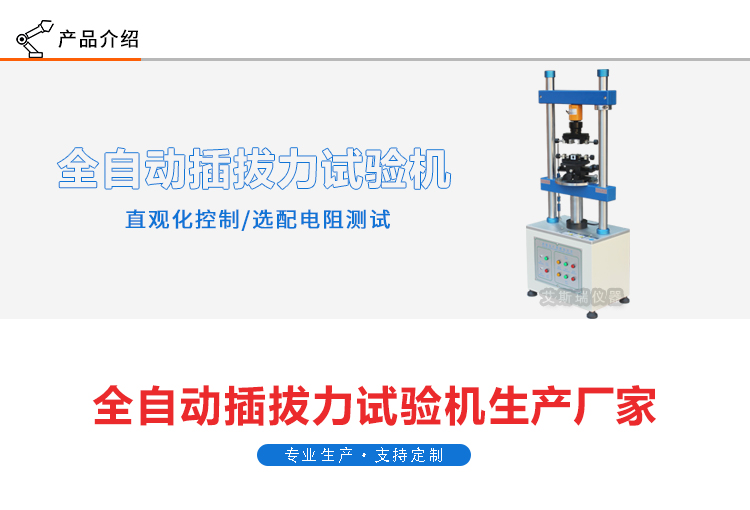

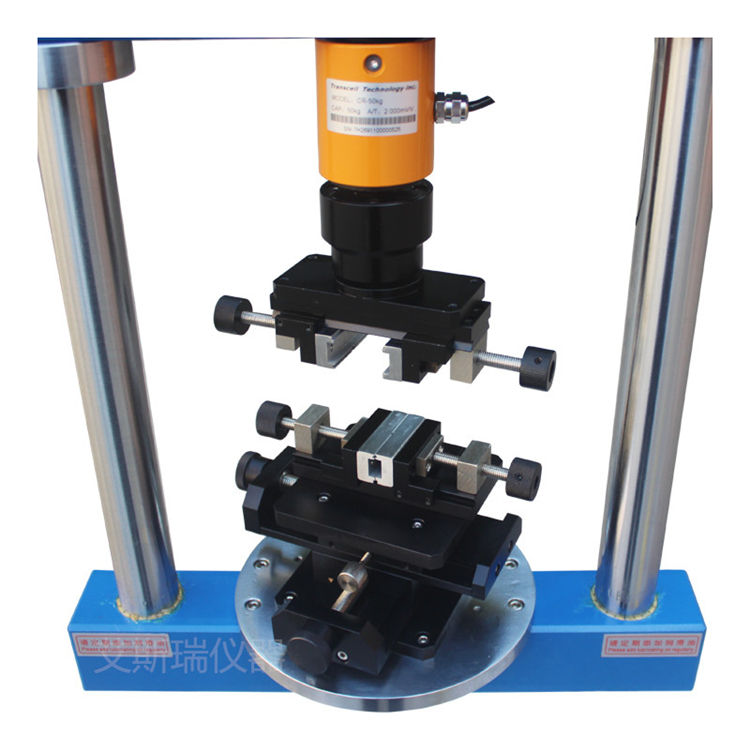

本機器適用於各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到準

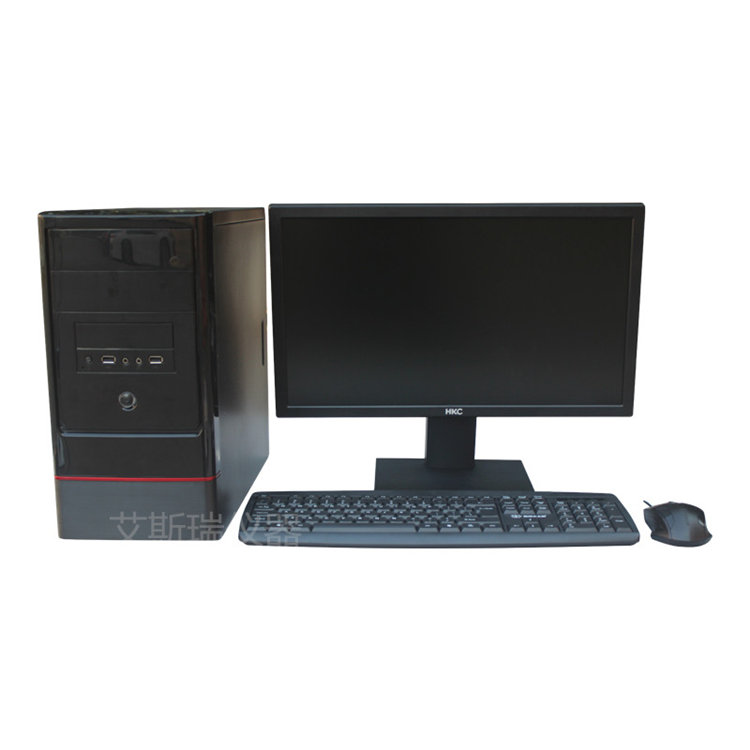

確之插拔力試驗，利用 WINDOWS，視窗中文畫面設定，操作簡單方便 ，且所有資料皆可儲存
（ 試驗條件、位移曲線圖、壽命曲線圖、檢查報表……等等 ）
